엔비디아 B200 GPU 서버 정밀 분석

엔비디아 B200 GPU 서버: 차세대 AI 가속기 분석

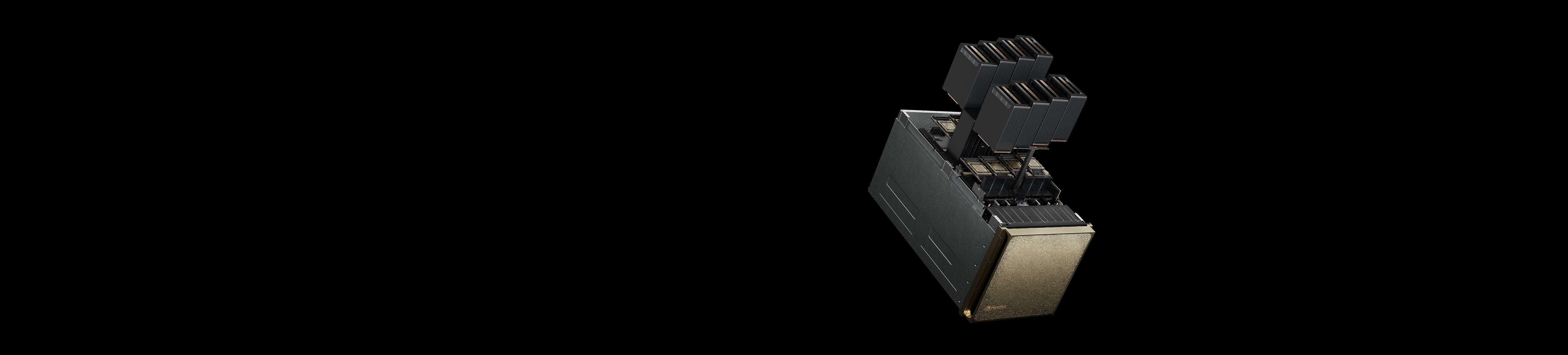

B200 GPU 이미지 출처: 엔비디아 홈페이지

B200 GPU 사양 및 아키텍처 특징

엔비디아 B200 GPU는 2025년 도입된 블랙웰(Blackwell) 아키텍처 기반의 최신 데이터센터용 GPU로, 이전 세대 대비 성능과 효율이 크게 향상된 AI 가속기입니다. 설계 공정은 TSMC의 4nm (4N) 공정을 사용하며, 엔비디아 최초로 듀얼 다이(chiplet) 구조를 도입하여 총 2080억 개의 트랜지스터를 집적했습니다. 각 GPU 보드는 약 700W TDP로 동작하며, FP64 연산 능력을 일부 희생하는 대신 AI 연산에 최적화된 5세대 텐서 코어를 채택해 와트당 성능을 크게 높였습니다.

• 초고속 HBM3e 메모리: B200은 192GB 용량의 HBM3e(고대역폭 메모리)를 장착하여 GPU당 메모리 용량이 H100(80GB)의 약 2.4배에 달합니다. 메모리 대역폭 역시 최대 8TB/s에 이르러 Hopper 세대 대비 2배 수준의 메모리 처리량을 제공합니다. (클라우드 등에서는 시스템 예약분을 제외한 약 180GB가 활용 가능함). 이처럼 대용량의 초고속 메모리는 거대 AI 모델을 단일 GPU에 올려서 처리할 수 있게 해줍니다.
• 강화된 연산 성능: 블랙웰 아키텍처의 5세대 Tensor 코어는 TF32/FP16 정밀도에서 H100 대비 2배 이상의 처리량을 내며 FP8 정밀도에서는 약 2.3배의 성능 향상을 보입니다. 특히 2세대 트랜스포머 엔진(Transformer Engine)을 통해 FP8보다 더 낮은 4비트 부동소수점(FP4) 연산을 지원하여, 희소성 2:1 적용 시 단일 B200 카드에서 최대 **20페타플롭스(PFLOPS)**에 달하는 AI 추론 성능을 발휘합니다. 이는 동등 조건에서 H100의 추론 처리량 대비 약 5배에 이르는 수치입니다. B200 한 대의 이론성능은 FP8 기준 약 9PFLOPS, FP16 기준 4.5PFLOPS에 이르러 이전 세대 대비 비약적인 향상을 이루었습니다.
• NVLink 인터커넥트 및 NVSwitch: B200은 5세대 NVLink를 통해 GPU 간 통신 대역폭을 대폭 높였습니다. GPU 모듈 당 NVLink5 인터페이스 대역폭은 양방향 1.8TB/s에 달하며, 이는 H100의 900GB/s보다 2배 수준입니다. 또한 GPU 보드 패키지에 NVSwitch 스위치 칩이 온보드로 통합되어 있어, GPU들이 PCIe 병목 없이 직접 초고속 연결됩니다. 이를 통해 한 시스템 내 8개의 GPU가 마치 하나의 거대한 GPU처럼 동작하며, 서로 간 메모리를 공유하는 글로벌 메모리 공간을 구현합니다.
• PCIe 및 CPU 연결: HGX B200 보드는 호스트 CPU로 x86 서버를 사용할 경우 PCIe 5.0 인터페이스를 통해 연결됩니다. OEM 서버 제조사는 인텔 제온 또는 AMD EPYC 듀얼 소켓 구성과 HGX B200 보드를 결합하여 시스템을 구성할 수 있으며, 엔비디아의 MGX 모듈형 설계로 다양한 플랫폼에 B200을 통합할 수 있습니다. 또한 엔비디아 그레이스(Grace) CPU와 직접 NVLink-C2C로 연결된 Grace-Blackwell 슈퍼칩 (GB200) 구성도 제공되어 CPU-GPU 간 병목을 줄일 수 있습니다.
• 전력 효율 및 냉각: B200 시스템은 성능 향상에도 불구하고 **전력당 성능(Power Efficiency)**이 크게 개선되었습니다. 8-GPU 구성 시 최대 약 14.3kW의 전력을 소비하므로, 효율적 전력공급 및 냉각이 필수적입니다. 엔비디아와 파트너들은 이를 위해 액침 및 직접 액체냉각 등 새로운 냉각 기술을 도입하였습니다. 예를 들어, 한 OEM은 4U 액체냉각 시스템으로 구성된 HGX B200 서버에서 발열의 92%를 액체로 제거하고 데이터센터 차원의 전력 사용을 40%까지 절감하는 설계를 선보였습니다.

AI 추론 특화 기능 및 LLM 모델 추론 개선

B200은 대규모 언어 모델(LLM) 추론을 비롯한 AI 추론 작업에 특화된 기능을 다수 갖추고 있어, 이전 세대 대비 크게 향상된 실전 성능을 제공합니다. 특히 초거대 모델의 실시간 추론을 가능하게 해주는 몇 가지 핵심 개선점이 주목됩니다:

• FP4 정밀도의 도입: 앞서 언급했듯 B200의 2세대 트랜스포머 엔진은 4비트 부동소수점(FP4) 연산을 지원합니다. 엔비디아에 따르면 이 기능을 활용하면 대규모 언어 모델 추론 성능이 H100 대비 최대 5배 이상 높아지며, 동일한 GPU 수로 처리할 수 있는 토큰 출력 속도가 크게 향상됩니다. 실제 MLPerf 추론 벤치마크에서 B200은 Llama-2 70B 모델 추론 시 H100 기반 시스템 대비 2~3배 많은 토큰/초 처리량을 달성한 것으로 보고되었습니다. 이는 초당 생성되는 응답 토큰 수가 크게 늘어난다는 의미로, 복잡한 질문에 대한 응답 지연을 줄이고 실시간 인터랙티브 AI 응답에 한층 근접하게 해줍니다.
• 대용량 메모리에 의한 모델 단일호스팅: 192GB의 방대한 HBM3e 메모리는 GPT-3나 GPT-4 수준의 수백억~수천억 파라미터 모델도 단일 B200 카드에 모두 적재할 수 있게 합니다. 예를 들어, 약 4천억 파라미터 규모의 GPT-4급 모델도 2-Way 병렬처리 없이 한 GPU에서 서비스할 수 있다는 언급이 있을 정도입니다. 반면 H100(80GB)으로는 이러한 모델을 두 장 이상의 GPU로 샤딩(sharding)해야 했습니다. B200의 메모리 증대는 추론 시 모델 분할로 인한 부하와 지연을 줄이고, 한 GPU 내에서 모든 연산을 수행함으로써 최적의 추론 응답 시간을 구현할 수 있게 합니다.
• 추론 지연(Time-to-First-Token) 감소: B200은 하드웨어 개선을 통해 대화형 AI 서비스에서 중요한 지표인 첫 토큰 응답 지연을 크게 단축했습니다. 실제 클라우드 벤치마크에서 B200은 Mixture-of-Experts (MoE) 모델 추론 시 H100 대비 약 2.5배 빠른 첫 토큰 응답을 보여주었다는 보고가 있습니다. 이는 사용자에게 초기 응답을 전달하기까지의 시간이 크게 줄어들었음을 뜻하며, 실시간 챗봇이나 AI 서비스의 체감 성능을 높여줍니다.
• 대규모 클러스터에서의 실시간 추론: NVLink5 및 NVSwitch로 연결된 B200 다중 GPU 클러스터는 초거대 모델의 추론을 실시간 처리하는 데 최적화되어 있습니다. 엔비디아가 공개한 레퍼런스에 따르면, 72개의 B200 GPU를 NVLink 스위치로 연결한 랙(scale-out 구성)은 1조 개 이상의 파라미터를 지닌 LLM을 실시간 추론하는 성능이 기존 대비 30배 향상되었다고 합니다. 이러한 극단적인 성능 향상은 대규모 엔터프라이즈 AI 서비스나 클라우드에서 대화형 AI를 구현할 때 서버 수를 획기적으로 줄이고도 동일한 처리량을 달성할 수 있음을 시사합니다. 다시 말해, B200 기반 인프라는 적은 자원으로 더 많은 추론 작업을 실시간 처리함으로써 비용 효율성과 서비스 품질을 동시에 개선해줍니다.

요약하면, B200은 초거대 모델의 추론에 최적화된 하드웨어 가속 기능(FP4 연산, 듀얼 트랜스포머 엔진, 방대한 HBM3e 메모리)을 통해 H100 대비 크게 향상된 추론 속도와 응답 지연 개선을 이루었습니다. 이는 LLM 기반 서비스뿐만 아니라 대규모 추천시스템, 실시간 챗봇 등 다양한 AI 추론 워크로드에서 곧바로 체감 가능한 성능 향상을 제공할 것으로 기대됩니다.

H100, A100과의 비교 (성능, 메모리, 대역폭 등)

엔비디아 B200은 이전 세대 GPU인 H100 (Hopper 아키텍처, 2022년 출시) 및 **A100 (Ampere 아키텍처, 2020년 출시)**와 비교했을 때 모든 면에서 크게 향상된 사양을 자랑합니다. 주요 지표들을 중심으로 세대를 비교하면 다음과 같습니다.

• 메모리 용량 및 대역폭: 앞서 언급한 대로 B200은 192GB HBM3e 메모리를 탑재하여, H100 80GB(HBM3)나 A100 40~80GB(HBM2e)보다 압도적으로 큰 메모리 풀을 제공합니다. 심지어 H100의 업그레이드 버전인 H200조차 141GB로, B200에는 미치지 못합니다. 메모리 대역폭 역시 B200이 최대 8TB/s로 H100(약 3.2TB/s) 대비 2배+, A100(약 2TB/s) 대비 4배 수준에 달합니다. 이처럼 향상된 메모리 사양은 대용량 배치 학습이나 고해상도 멀티모달 입력 처리 등 메모리 집약적 작업에서 크게 유리합니다.
• 연산 성능(FLOPS/IOPS): B200의 FP16/BF16 텐서 연산 성능은 약 4.5PFLOPS로 H100의 ~2.0PFLOPS 대비 2배 이상, A100의 ~0.6PFLOPS 대비 7배에 달합니다. INT8 정밀도 추론 성능도 B200이 9페타OPS(초당 9천조 연산)으로 H100의 ~4페타OPS 대비 2배+, A100의 ~1.25페타OPS 대비 7배 이상입니다. 특히 새로운 FP8/FP4 저정밀도 도입으로 B200은 H100이 지원하지 않는 4비트 연산에서 추가적인 속도 향상을 달성했습니다. 한편 FP32 및 FP64 같은 고정밀 연산능력은 HPC 수요를 감안해 유지되었으나, 엔비디아는 Blackwell 세대에서 불필요한 FP64 텐서코어 성능을 줄이고 그 리소스를 AI 연산에 재할당하는 전략을 취했습니다. 그 결과 B200은 TF32/FP32 연산에서 H100 대비 2배 이상의 처리량을 보이며, 실질적으로 AI 학습/추론을 위한 모든 정밀도 구간에서 압도적인 성능 우위를 확보했습니다.
• 인터커넥트 및 확장성: B200은 NVLink 인터connect 대역폭이 1.8TB/s로 H100(A100은 600GB/s)보다 23배 높고, NVSwitch 기술로 다수 GPU를 효율적으로 묶을 수 있습니다. H100 역시 NVSwitch로 8-GPU HGX 구성을 했지만, B200 세대에서는 NVLink 대역이 2배로 늘어나 동일 노드 내 통신 지연을 40% 이상 단축시켰습니다. 또한 B200은 멀티노드 확장을 위해 NVLink Switch 시스템을 지원하여, H100 시대의 InfiniBand 기반 통신 대비 훨씬 낮은 지연으로 GPU 클러스터를 크게 확장할 수 있습니다. 반면 A100 세대는 NVLink 3 (600GB/s)로 48개 GPU 연결이 한계였고, 노드 간 통신은 전적으로 InfiniBand/Ethernet에 의존했었습니다. 요약하면 B200은 동일 노드 내 뿐 아니라 노드 간 확장성에서도 이전 세대를 뛰어넘는 스케일-업 & 스케일-아웃 성능을 제공합니다.
• 전력 효율 및 기타: 공정 미세화와 아키텍처 최적화를 통해 B200은 성능당 전력비율이 현격히 개선되었습니다. H100 SXM5 모듈의 TDP가 최대 700W 수준이었고, B200도 비슷한 수준이지만 그 성능 향상폭을 감안하면 와트당 성능은 크게 상승한 셈입니다. 예를 들어 동일 전력으로 처리 가능한 추론 작업량은 H100 대비 몇 배 이상으로 증가했습니다. 이밖에 B200과 H100 모두 최대 7개의 MIG(Multi-Instance GPU) 파티셔닝을 지원해 하나의 GPU를 다수의 가상 GPU로 쪼개 사용할 수 있는데, B200의 경우 각 MIG가 약 23GB씩 할당될 수 있어 H100(약 1016GB)보다 여유롭습니다. 이를 통해 클라우드 환경에서 여러 경량 워크로드를 한 GPU에 통합하는 활용도가 높아질 것으로 보입니다.

정리하면, A100 → H100 → B200으로의 세대 진화는 메모리 용량, 대역폭, 연산 성능 모든 면에서 기하급수적인 증가를 보여주고 있습니다. 특히 B200은 AI 추론 특화 설계를 통해 H100 대비 몇 배에서 수십 배에 이르는 성능 향상을 이루고 있어, 초거대 AI 모델을 다루는 현대의 워크로드에 최적화된 플랫폼이라 평가됩니다.

HGX B200 서버 시스템 구성: NVSwitch, 전력 및 확장성

엔비디아 HGX B200은 B200 GPU를 데이터센터에 통합하기 위한 기준 구성(board)으로, 8개의 B200 SXM GPU 모듈과 NVSwitch로 이루어진 고밀도 서버 플랫폼입니다. HGX B200 보드는 앞세대의 HGX H100 8-GPU 보드와 유사한 형태이지만, 4세대 NVSwitch를 통해 5세대 NVLink 1.8TB/s 연결을 제공한다는 점이 핵심적인 개선입니다. 이를 통해 8개의 Blackwell GPU들은 서로 전폭으로 연결된 클러스터를 형성하며, GPU당 모든 NVLink 포트가 NVSwitch에 직결되어 모든 GPU쌍 간에 동등한 통신 대역폭을 확보합니다. 결과적으로 8-GPU HGX B200 시스템은 총 1.44TB에 달하는 통합 GPU 메모리와 72PFLOPS의 AI 학습 성능, 144PFLOPS의 AI 추론 성능을 하나의 서버에서 제공합니다. 이는 사실상 한 대의 서버가 소규모 슈퍼컴퓨터 수준의 연산을 수행하는 셈입니다.

NVSwitch 기반 토폴로지: HGX B200의 내부 구성은 각 GPU가 NVSwitch를 통해 다른 모든 GPU와 직교적으로 연결된 완전 그래프 형태입니다. 이로써 어떤 GPU든 다른 GPU의 HBM3e 메모리에 접근할 수 있고, 8개 GPU를 활용하는 병렬처리(예: 데이터 병렬 학습) 시에도 통신 병목없이 스케일링이 가능합니다. 예를 들어, GPU 간 All-reduce 통신에 소요되는 시간이 H100 대비 ~40% 단축되어 대규모 분산훈련의 효율이 향상됩니다. 또한 HGX B200 보드는 이전 세대와 마찬가지로 CPU, 메모리, 스토리지가 탑재된 호스트 서버 메인보드에 장착되는 형태이며, CPU와는 PCIe 5.0(or NVLink-C2C)으로 연결됩니다. 한 시스템에는 보통 듀얼 소켓 CPU(인텔 제온 4세대나 AMD EPYC 4세대 등)와 최대 4TB 이상의 메인 메모리가 구성되어, GPU 8개 + CPU 2개로 이루어진 10U 랙마운트 서버 형태의 DGX 시스템이 완성됩니다.

전력 소모와 냉각: 앞서 언급했듯 8x B200 GPU로 이루어진 한 서버의 최대 전력 소모는 약 14kW 수준에 달합니다. 이는 동일 구성의 H100 시스템(DGX H100)이 약 10kW 내외였던 것과 비교하면 증가한 수치로, 전력 공급과 열 관리가 매우 중요한 요소입니다. 엔비디아는 공랭식과 수랭식 양쪽의 레퍼런스 디자인을 모두 제공하고 있는데, 공랭식의 경우 810U 섀시에 고속 팬을 장착하여 냉각하며, 수랭식의 경우 4U 섀시에 랙 내 DLC(Direct Liquid Cooling) 매니폴드를 연결해 냉각 효율을 극대화합니다. 파트너사인 슈퍼마이크로에 따르면 전면 I/O형 4U 액체냉각 HGX B200 시스템은 기존 공랭 대비 데이터센터 전체 에너지 소모를 3040% 줄이고 소음도 50dB 수준으로 낮출 수 있다고 합니다. 이러한 개선으로 열 밀집도가 매우 높은 B200 GPU도 안정적으로 구동하며, 향후 더욱 대규모로 시스템을 증설할 수 있는 기반을 제공합니다.

확장성과 NVLink Switch: 단일 HGX B200 노드(8 GPUs) 이상으로 클러스터를 확장할 경우, 엔비디아는 새로운 NVLink Switch 시스템을 통해 멀티노드 GPU 통합을 구현했습니다. 예를 들어 GB200 NVL72라는 랙 스케일 솔루션은 Grace CPU + 2x B200으로 이루어진 모듈 36개(즉 GPU 72개)를 하나의 NVLink 도메인으로 묶은 구성입니다. 이 구성에서는 NVSwitch뿐 아니라 랙 내 NVLink Switch가 계층적으로 연결되어 72개의 GPU가 130TB/s에 달하는 저지연 통신망으로 결합되며, 사용자는 마치 72-GPU가 공유 메모리를 갖는 단일 거대 GPU처럼 활용할 수 있습니다. 이 시스템의 경우 1랙 규모에서 엑사플롭스급 연산 성능(FP4 기준 15엑사플롭스 추론 성능)을 발휘하여 진정한 AI 슈퍼컴퓨터 역할을 합니다. 물론 일반적인 기업 환경에서는 8~16 GPU 단위의 노드를 InfiniBand나 이더넷으로 연결하는 형태가 주류겠지만, 궁극적으로 NVLink 네트워크 기술은 동일 랙뿐 아니라 랙 간 확장까지 염두에 두고 발전하고 있습니다. 요약하면 HGX B200 기반 시스템은 소프트웨어적으로 초대형 모델의 분산훈련이나 추론을 간소화해주며, 필요에 따라 수십~수백개의 GPU까지 선형 확장이 가능한 유연성을 제공합니다.

유통 방식: 도입 경로 및 옵션

엔비디아 B200 GPU는 그 높은 성능만큼이나 고가의 인프라에 속하므로, 주로 엔비디아의 레퍼런스 시스템이나 주요 서버 OEM 파트너를 통해 제한적으로 공급되고 있습니다. 기업이나 연구기관이 B200을 도입하는 방식은 크게 엔비디아의 직접 공급 경로와 서드파티 서버 제조사를 통한 경로로 나눌 수 있습니다.

• 엔비디아 직접 공급: 엔비디아는 자체 완제품인 NVIDIA DGX B200 서버와 이를 여러 대 묶은 DGX SuperPOD 형태로 B200을 제공합니다. DGX B200은 앞서 설명한 8-GPU 1대 서버로 가격이 약 **50만 달러(약 67억 원)**부터 시작하는 최고급 AI 어플라이언스이며, 엔비디아 AI 소프트웨어 스택과 함께 턴키 솔루션으로 제공됩니다. 엔비디아와 협력하여 클라우드 형태로 제공하는 DGX Cloud에서도 B200 인스턴스를 사용할 수 있는데, 이는 오라클이나 마이크로소프트 등 엔비디아 클라우드 파트너 데이터센터에 DGX 시스템을 배치해 임대하는 방식입니다. 실제로 2025년 하반기부터 AWS, GCP 등 주요 퍼블릭 클라우드에서도 B200 기반의 GPU 인스턴스를 출시하기 시작했으며, 현재 AWS와 GCP에서는 8GPU 한 노드 단위의 B200 인스턴스만 제공되고 있습니다. 클라우드에서 B200을 시간 단위로 임대할 경우 시간당 수만원 수준의 비용이 책정되는데 (예: AWS 온디맨드 시간당 $14.24 ≒ 1.9만 원), 이는 한 장당 수억 원에 달하는 장비를 직접 구매하지 않고도 필요한 만큼 활용할 수 있게 해줍니다. 또한 엔비디아 DGX SuperPOD 구성으로 수십수백개의 B200을 통합한 AI전용 데이터센터 인프라를 엔비디아로부터 직접 구매/구축할 수도 있습니다. 이러한 방식은 초거대 AI 연구를 수행하는 대형 연구소나 글로벌 기업들이 채택하며, 대규모 AI 팩토리(AI factory) 구축을 위한 패키지로 제공됩니다.
• 서버 OEM 및 파트너사를 통한 도입: 엔비디아는 HP, Dell, Supermicro, Inspur, Lambda 등 주요 서버 제조사들과의 협력을 통해 HGX B200 보드 공급을 시작하고 있습니다. 이들 파트너사는 자체 서버 디자인에 HGX B200 8-GPU 보드를 탑재하여, 고객사의 요구에 맞게 커스터마이징된 시스템을 제공할 수 있습니다. 예를 들어 Dell이나 HPE는 자사 랙 서버 제품군에 B200을 옵션으로 추가하고 있으며, Supermicro는 앞서 언급한 바와 같이 4U 액체냉각식, 8U 공랭식 등 여러 폼팩터의 B200 서버 제품을 출시했습니다. 또한 AI 개발자 커뮤니티에서 잘 알려진 Lambda Labs 등도 B200 기반 워크스테이션이나 서버를 커스터마이징 주문 제작해 주는 것으로 알려져 있습니다. 이러한 OEM 경로를 통해 고객은 CPU 종류, 메모리 용량, 스토리지 구성, 냉각 방식 등을 유연하게 선택하여 자사 데이터센터 환경에 최적화된 B200 시스템을 구축할 수 있습니다. 단, B200 자체가 워낙 최신 고성능 부품이다 보니 공급 물량이 제한적이며, 실제 배송까지 상당한 리드타임이 발생할 수 있습니다. 제조 파트너사들은 엔비디아와 협력하여 2025년부터 생산을 본격화하고 있으며, **주요 클라우드 사업자(아마존, 메타 등)**의 초기 주문 물량이 많아 일반 기업 고객에게 돌아오는 물량은 다소 시간차를 두고 공급되는 상황입니다.

이 외에도 한국과 같은 지역에서는 국내 SI업체나 총판을 통해 B200 기반 시스템을 도입할 수도 있습니다. 엔비디아 **인증 시스템 카탈로그(NVIDIA-Certified Systems)**에 올라온 제품들을 통하면 기술지원과 호환성 검증이 보장된 구성을 선택할 수 있습니다. 요약하면, 엔비디아 직접구매는 완성도 높은 레퍼런스 시스템을 얻는 대신 매우 높은 비용이 들고, 서드파티 OEM 경로는 구성 유연성과 일정 수준의 비용 절감 이점을 얻을 수 있지만 초기 도입 시 호환성 검증 등에 신경써야 하는 차이가 있습니다.

출시 일정, 가격 및 국내 도입 전망

엔비디아 B200 및 Blackwell 제품군은 2024년 3월 GTC 등을 통해 일부 사양이 공개되고, 2024년 하반기부터 고객사에 초기 공급이 이루어지기 시작했습니다. 본격적인 양산은 2025년에 접어들어서 이뤄졌으며, 글로벌 클라우드 업체들의 대량 주문과 함께 2025년 중반부터 시장에 본격 등장하고 있습니다. 가격 측면에서, B200은 단품 GPU 가격이 약 미화 $60,000~$70,000 (한화 약 89억 원) 수준으로 책정되어 H100(약 $30,000$40,000)의 두 배에 이르며, 이 때문에 “역대 가장 비싼 GPU”라는 별칭도 얻었습니다. 엔비디아 CEO 젠슨 황은 블랙웰 GPU의 가격을 언급하며 “개당 3만~4만 달러” 선이 될 것이라고 예고한 바 있는데, 실제 B200은 그 상한선에 형성된 셈입니다. DGX B200 서버 한 대 가격은 약 **50만 달러(약 6~7억 원)**부터 시작하고, Grace-Blackwell 슈퍼칩(Grace CPU + 2x B200)의 모듈당 가격은 ~$60k대, B200 SXM 모듈 개별 가격은 ~$30k대로 추정됩니다. 이러한 높은 가격에도 불구하고, 탁월한 성능으로 인해 이미 주요 빅테크 기업들과 연구기관들이 앞다투어 B200을 확보하는 추세입니다. 일론 머스크가 이끄는 xAI 등이 수십만 개의 B200 칩을 주문했다는 소식이나, 클라우드 업체들이 향후 몇 년치 물량을 선주문하고 있다는 보도가 나올 정도로 수요가 뜨겁습니다.

국내 도입 전망을 살펴보면, 한국에서도 대형 ICT 기업들을 중심으로 B200에 대한 관심과 도입이 시작되었습니다. SK텔레콤은 2025년 8월 자사 가산 AI데이터센터에 **국내 최대 규모인 1000장 이상의 B200 GPU로 구성된 클러스터 ‘해인’**을 구축하고, 이를 활용한 구독형 GPU aaS(GPU as a Service) 서비스를 발표했습니다. SKT는 이전 세대 H100 클러스터에 이어 최신 B200 클러스터를 선제적으로 도입함으로써 국내 AI 인프라 경쟁에서 한 발 앞서나가고 있는 상황입니다. 이밖에 네이버, 카카오 등의 하이퍼스케일 AI를 추진하는 기업들도 B200 도입을 검토 중인 것으로 알려져 있으며, 일부는 해외 클라우드로부터 B200 리소스를 임대하여 쓰는 방안도 활용하고 있습니다. 다만 B200의 국내 일반 공급은 아주 제한적으로 이뤄지고 있어 당장 국내 기업들이 장비를 구매하기는 어려운 실정이며, 엔비디아 코리아와 협력사를 통해 소량의 트라이얼 장비가 들어오는 정도로 파악됩니다. 엔비디아의 공식 총판이나 서버 업체들을 통해서는 2025년 말~2026년 초에 걸쳐 점진적으로 B200 탑재 시스템이 공급될 것으로 전망됩니다.

한편 HBM3e 메모리의 주요 공급사가 한국의 SK하이닉스이기 때문에, 엔비디아 B200의 양산 증대는 국내 부품업계에도 긍정적인 파급효과가 예상됩니다. SK하이닉스는 현재 엔비디아에 HBM3E를 공급하는 핵심 파트너로 자리매김했고, 삼성전자도 추후 공급 승인 여부에 따라 블랙웰 수요에 참여할 가능성이 있습니다. 이러한 부품 측면까지 감안하면, 엔비디아 B200의 성공적인 안착은 국내 AI 생태계 전반에 걸쳐 중요한 의미를 가집니다. 가격이 높고 초기 물량이 한정적이지만, 최신 AI 모델 구동에 사실상 필수적인 인프라로 떠오른 만큼 국내 주요 기관들도 향후 적극적으로 도입을 검토할 것으로 보입니다.

요약하자면, 엔비디아 B200 GPU 서버는 AI 혁신을 가속화할 차세대 핵심 인프라로서 등장했고, 뛰어난 사양(HBM3e, NVLink5, FP4 등)과 특화 기능으로 LLM 등의 최신 AI 워크로드를 효과적으로 처리합니다. H100, A100 대비 압도적인 성능 향상을 입증했으며, HGX B200 기반 시스템을 통해 확장성과 안정성을 겸비한 AI 팩토리 구현이 가능해졌습니다. 국내에서도 선도 기업을 중심으로 B200 도입이 시작되어, 향후 AI 산업 발전에 큰 역할을 할 것으로 기대됩니다.



출처: 엔비디아 공식 자료 및 제품 스펙nvidia.com, Modal 및 Exxact 등의 기술 블로그, Supermicro 제품 문서, 국내외 뉴스 보도 등.
